Urbanismo sobre forjados.
El suelo urbano se ha encarecido y escasea. Debajo de muchas plazas nuevas hay un aparcamiento. Y encima de ese aparcamiento hay un forjado que nadie diseñó para sostener una torre de juego maciza.

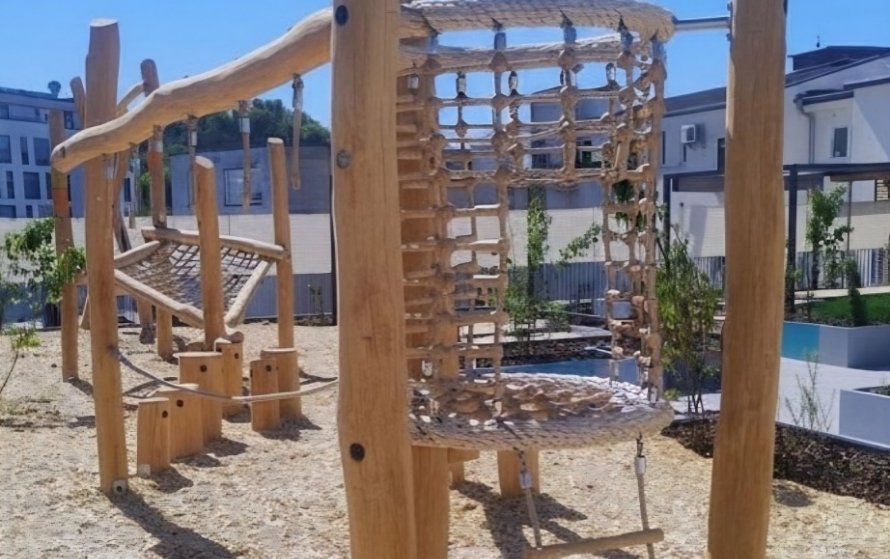

Ahí empieza el problema del arquitecto. Un parque infantil sobre el forjado de un parking subterráneo no se calcula como uno sobre terreno firme. Manda la estructura que tiene debajo.
El caso del parking es el más frecuente, pero no el único. El mismo reto aparece sobre la cubierta de un aparcamiento en superficie o en la azotea de un edificio. Cambia lo que hay debajo, coches o plantas de oficinas. No cambia el cálculo.
El forjado manda. Cargas permanentes y sobrecarga de uso sobre un aparcamiento
La estructura de un aparcamiento se calcula con la sobrecarga de uso que fija el CTE DB-SE-AE. Un aparcamiento de vehículos ligeros se proyecta para 2 kN/m² más una carga concentrada de 20 kN. Una plaza pública de acceso o aglomeración sube a 5 kN/m².
Cuando la plaza es la cubierta transitable del aparcamiento, se adopta el valor del uso desde el que se accede, y si pasan bomberos hay que contar su banda de 20 kN/m².
Sobre esa sobrecarga se cuela el parque. Y casi todo lo que aporta es carga permanente, lo que muchos proyectistas llaman cargas muertas. Conviene medir cada capa antes de dibujar nada.
- Relleno y tierra vegetal sobre el forjado
- Pavimento amortiguador de seguridad, caucho o mulch
- Cimentación de cada elemento de juego
- Peso propio de la estructura y sus anclajes
La suma de esas cargas permanentes, más la sobrecarga de uso de los niños, tiene que caber dentro de lo que el forjado admite. Si no cabe, no hay parque. Hay refuerzo, y el refuerzo cuesta.
El peso propio de la estructura decide el margen que te queda
El CTE DB-SE-AE pide definir el peso propio de los equipos fijos con los datos del suministrador. Es la variable que libera o consume el margen del forjado.
Una torre modular con plataformas, toboganes metálicos y cuatro zapatas de hormigón concentra mucha masa en poca superficie.
Una estructura de cuerda Hércules hace lo contrario. Un mástil central tensa una red que reparte el juego en altura con muy poco material. El núcleo de acero aporta la resistencia, el poliéster protege del desgaste, y el conjunto pesa poco. Ese peso bajo devuelve margen para el relleno, el pavimento y la sobrecarga de uso.
La membrana de impermeabilización no se perfora
Debajo del pavimento de la plaza hay una membrana de impermeabilización que protege el aparcamiento del agua. Esa lámina es intocable. No se perfora ni se suelda sobre ella, porque cada perforación es una vía de filtración hacia las plazas de abajo.
El CTE DB-HS1 ordena garantizar la estanqueidad, así que la cimentación del juego no puede clavarse en el forjado sin más.
La otra amenaza es el punzonamiento. Una carga puntual fuerte sobre una losa o un forjado reticular puede perforarlo como un puñetazo. Por eso las cargas de los juegos se reparten. Se usan placas de base amplias que distribuyen el esfuerzo sobre más superficie y cimentaciones superficiales o lastradas que no rompen la lámina. La red de cuerda ayuda aquí, ya que lleva la carga a pocos puntos que se pueden resolver con reparto.
Cimentación sobre losa y coordinación con el proyecto estructural
La posición de cada anclaje importa tanto como su peso. Los apoyos se colocan sobre los pilares y los ábacos, donde el forjado tiene más capacidad, y se evitan los centros de vano.
Esto se resuelve mejor cuando el área de juego entra en el proyecto desde el principio, con reservas de carga previstas en el cálculo de la losa. El Código Estructural, el Real Decreto 470/2021 que sustituyó a la EHE-08, gobierna el hormigón y el acero de ese forjado.
El pavimento también pesa. La UNE-EN 1177 fija la profundidad del suelo amortiguador según la altura libre de caída, y a más profundidad, más carga permanente. Ajustar la altura de la estructura y el sistema de pavimento rebaja ese peso.
Un último detalle que evita sustos futuros. Conviene dejar una placa visible con la sobrecarga máxima admisible del forjado, para que nadie coloque años después una carga que la losa no aguanta.
Un caso real. Patio de guardería en la azotea de una cuarta planta

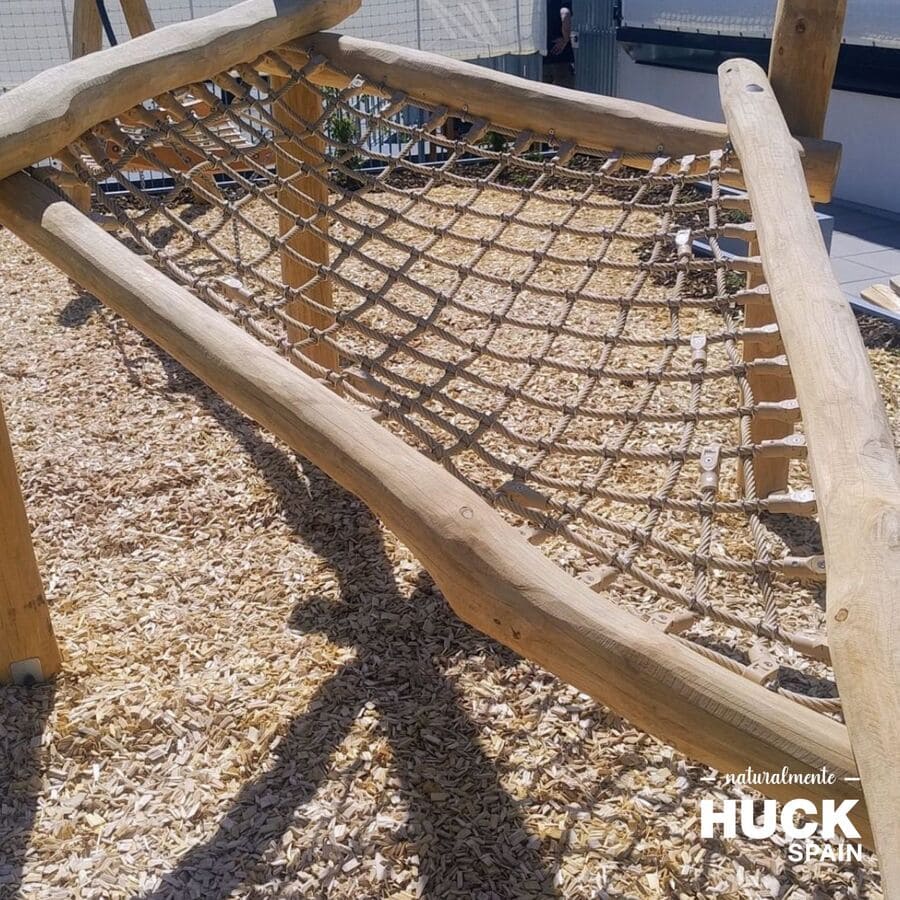

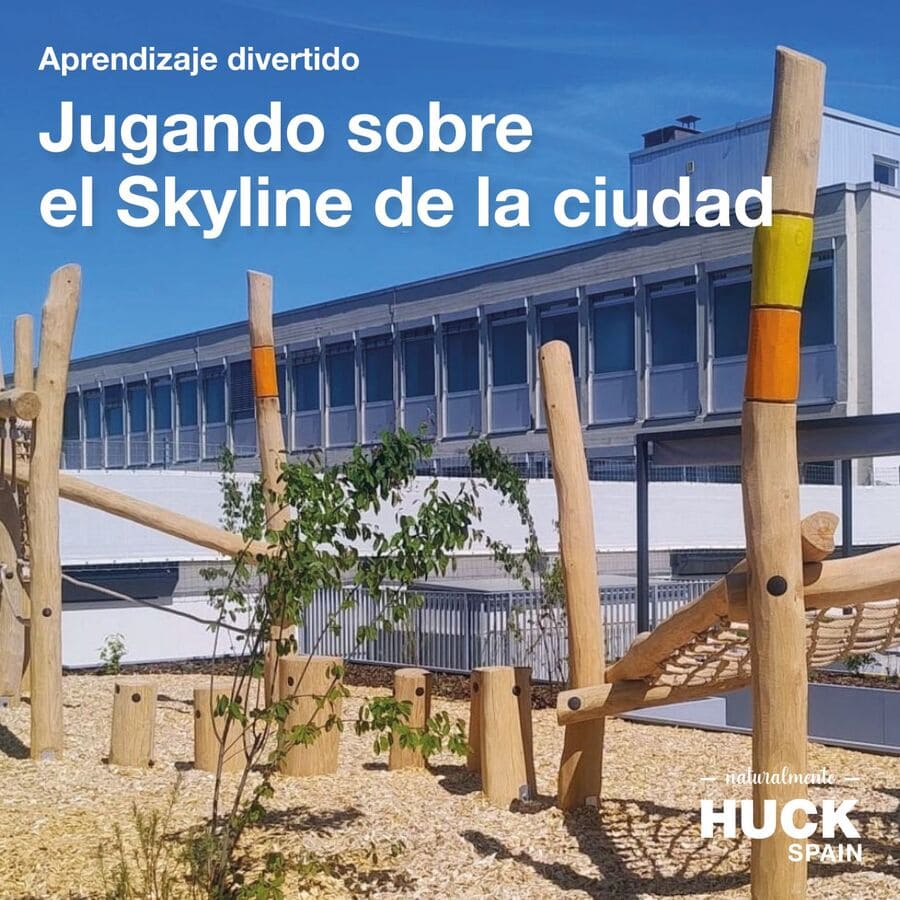

El caso extremo de un forjado es una azotea. Huck Spain diseñó el patio de un jardín de infancia en la cuarta planta de un antiguo complejo de oficinas remodelado por completo.
Un espacio inutilizado se convirtió en área de juego. A medida que las ciudades se densifican, las azoteas se vuelven el nuevo lienzo para arquitectos y urbanistas cuando el suelo urbano escasea.
Jugar en el cielo no es sencillo. Cada proyecto en altura arrastra tres condicionantes que no aparecen sobre el terreno.
- Cero impacto mecánico. La membrana de impermeabilización del tejado es intocable. No se perfora ni se suelda, porque generaría cargas puntuales excesivas y vías de filtración hacia las plantas de abajo.
- Ingeniería a medida. Desde la capacidad de carga estructural hasta el pavimento amortiguador, cada azotea exige un análisis independiente.
- Seguridad perimetral. A esa altura la protección manda. El proyecto llevó un sistema integral de redes de seguridad y atrapabalones a medida, diseñado y adaptado a las condiciones del lugar.
Un espacio de juego que funciona rara vez sale de un catálogo. Sale de la experiencia, el conocimiento técnico y una planificación ajustada al milímetro.
En este proyecto, la coordinación con planificadores, arquitectos y promotores convirtió un desafío estructural en un área segura, duradera y con un diseño cuidado. La misma lógica que resuelve una azotea resuelve el forjado de un parking, ya que el problema de fondo es el mismo. Construir sobre una losa que no se pensó para un parque.
Diseña con nosotros tu parque infantil sobre forjado o cubierta
Un área de juego sobre un forjado empieza en el cálculo, no en el catálogo. Somos el equipo técnico de Huck Spain y trabajamos con tu proyectista de estructuras desde la primera reunión. Además, realizamos el cálculo estructural del edificio o estructura donde se coloca el elemento. Te damos fichas técnicas con pesos y reacciones de anclaje, esquemas de reparto de cargas y bloques BIM para tu modelo.
Si necesitas resolver un parque sobre el forjado de un parking o sobre una cubierta, plantéanos tu proyecto y lo estudiamos con tus cargas reales.
Preguntas frecuentes
¿Qué sobrecarga de uso exige el CTE para una plaza pública sobre un aparcamiento?
Depende del uso. El CTE DB-SE-AE asigna 5 kN/m² a zonas públicas de acceso o aglomeración y 2 kN/m² más 20 kN concentrados a un aparcamiento de vehículos ligeros. En una cubierta transitable se toma el valor del uso desde el que se accede, y si se prevé paso de bomberos hay que añadir su banda de carga.
¿Cómo se cimenta un juego sobre un forjado sin perforar la impermeabilización?
Con cimentaciones superficiales o lastradas que reparten la carga sobre placas de base amplias, sin clavar nada en la lámina. Los apoyos se sitúan sobre pilares y ábacos, donde el forjado resiste mejor, para evitar el punzonamiento en el centro del vano.
¿Qué datos de carga necesita el arquitecto del fabricante?
El peso propio de cada elemento y las reacciones en los anclajes. El CTE DB-SE-AE obliga a definir el peso de los equipos fijos con los datos del suministrador. Huck Spain entrega esas fichas con pesos y reacciones para que el proyectista de estructuras verifique el forjado.
¿El pavimento amortiguador cuenta como carga sobre el forjado?
Sí. Es carga permanente. La UNE-EN 1177 fija su profundidad según la altura libre de caída, y cuanto más grueso es el pavimento, más pesa. Ajustar la altura de la estructura reduce el pavimento necesario y, con él, la carga.
¿Encarece hacer el parque sobre el forjado en vez de sobre el terreno?
El sobrecoste está en el estudio estructural y en la cimentación de reparto, no en el equipo. Elegir una estructura de cuerda ligera reduce la carga sobre el forjado y, con frecuencia, evita refuerzos caros de la losa. Cuanto antes entre el parque en el proyecto, menor es el sobrecoste.
¿Se puede añadir un parque a un aparcamiento ya construido?
A veces sí. Hace falta conocer la sobrecarga con la que se calculó el forjado y comprobar el margen disponible. Una solución de cuerda de bajo peso amplía las opciones frente a un módulo macizo. Sin ese margen, la losa necesita refuerzo.
¿Qué pasa con el punzonamiento del forjado?
Es el riesgo principal de las cargas puntuales sobre una losa o un forjado reticular. Se controla repartiendo la carga con placas amplias y situando los apoyos sobre los soportes. El proyectista de estructuras lo verifica con las reacciones de anclaje que aporta el fabricante.
