Guía técnica de anclajes, distancias de seguridad y recambios para oficina técnica y aparejadores
Una red espacial se valida con un cilindro imaginario de 650 mm de diámetro y 1.800 mm de altura. Si ese cilindro atraviesa la malla, la estructura no cumple. Así lo fija la UNE-EN 1176-11, la parte de la norma europea dedicada a las redes tridimensionales de juego.
Rara vez aparece en un pliego. Y explica por qué un parque de cuerdas no se prescribe como un columpio o un tobogán. La red cede por diseño, tira en horizontal de los postes y guarda buena parte de su espacio de caída dentro de la estructura.
Que el proyecto pase la recepción depende de lo que fije el pliego en norma, anclajes, distancias, recambios y soluciones para emplazamientos difíciles.
Qué norma rige tu parque de cuerdas antes de dibujar la primera red
«Parque de cuerdas» nombra dos mundos normativos distintos. Confundirlos es el error de prescripción más caro que vemos.
Un área de juego con redes, pirámides y puentes de cuerda, de uso libre y sin arnés, se rige por la UNE-EN 1176-1 en sus requisitos generales y por la UNE-EN 1176-11 para las redes espaciales. Un circuito de aventura en altura con líneas de vida, arnés y monitor responde a la UNE-EN 15567-1. Cambian los ensayos y las obligaciones de explotación.
Si el pliego mezcla las dos normas, el adjudicatario puede ofertar un equipo que cumple una y no la otra. Se descubre en la recepción.
Si el niño juega sin equipo de protección individual, la referencia es la UNE-EN 1176. El marco completo está en nuestra guía de normativa de parques infantiles y norma europea.
Anclajes y cimentación de una red que trabaja a tracción
Una red espacial pretensada tira de sus postes y anclajes en horizontal. Cada niño que trepa añade carga dinámica. En una pirámide de cuerdas, mástil y anclajes perimetrales trabajan como un sistema.
En una pirámide SPIDER, la red tensada transmite su carga al mástil central y a los anclajes perimetrales.
Por eso el cálculo de tensiones no se improvisa en obra. La UNE-EN 1176-1 exige demostrar la integridad estructural del equipo bajo cargas de usuario, y ese cálculo corresponde al fabricante.
La oficina técnica necesita pedir tres documentos.
- Ficha de reacciones de anclaje por punto, con esfuerzos horizontales y verticales.
- Plano de cimentación con dimensiones de zapata, cota de coronación y tipo de hormigón.
- Certificado de conformidad con la UNE-EN 1176 emitido por entidad acreditada, con certificación individual TÜV SÜD en piezas a medida.
Un matiz que se repite en obra. Una zapata perimetral coronada demasiado alta reduce el espesor útil del pavimento amortiguador. En ese punto el valor HIC certificado deja de ser válido, aunque el resto del área cumpla.
En Huck Spain fabricamos y asesoramos. La obra civil la ejecuta el adjudicatario con los planos del fabricante, y el pliego debe dejarlo escrito.
Distancias de seguridad dentro y fuera de la red
La UNE-EN 1176-1 limita la altura libre de caída a 3 m. El área de impacto mide como mínimo 1,5 m alrededor del equipo. Por encima de 1,5 m de altura de caída, crece con la fórmula de dos tercios de la altura libre de caída más 0,5 m. Con 3 m de altura, el área de impacto llega a 2,5 m.
En una red espacial el riesgo también está dentro. La UNE-EN 1176-11 añade controles que conviene trasladar al pliego tal cual.
- La malla debe impedir el paso del cilindro de 650 × 1.800 mm, que simula el cuerpo de un niño cayendo a través de la red.
- Si dos redes planas se superponen con más de 1.000 mm de separación vertical, el círculo inscrito en cada abertura no supera los 420 mm sin carga.
- La altura libre de caída interior se mide entre redes, con una distancia de referencia de 1,8 m para mallas de hasta 420 mm y de 1,0 m para mallas mayores.
- Los elementos convergentes, es decir, dos cuerdas que se estrechan en V a lo largo de su recorrido, se revisan como punto de atrapamiento.
El pavimento del área de impacto se dimensiona con la UNE-EN 1177, que exige un HIC inferior a 1.000 para la altura crítica de caída del equipo. Pide el ensayo in situ en la recepción. La ficha del material no basta.
Recambios originales y postventa que el pliego debe fijar
Cuerdas, conectores y redes de trepa son las piezas que más se desgastan, y las que el pliego suele olvidar.
La UNE-EN 1176-7 fija tres niveles de inspección. Visual rutinaria, funcional cada uno a tres meses y anual principal. Toda sustitución sigue las especificaciones del fabricante. Una pieza no original compromete la conformidad del equipo.
Estos son los compromisos de postventa que conviene exigir por escrito.
- Suministro de recambios originales durante la vida útil del equipo, con plazo de entrega definido.
- Cuerdas Hércules de 16 o 18 mm, alma de acero y funda de poliéster, del mismo diámetro y color que las instaladas.
- Conectores y terminales compatibles con el sistema original, servidos como kit de reparación por tramo.
Pide también la garantía por material. En Huck Spain damos 15 años en postes de acero galvanizado, 10 en abeto Douglas y 5 en robinia sin albura. Estos compromisos pueden puntuar como mejora técnica en los pliegos de licitación municipales.
Soluciones técnicas para emplazamientos que el catálogo no resuelve
Un pliego tipo da por hecho suelo firme y una instalación fija. Muchos proyectos no cumplen ninguna de las dos.

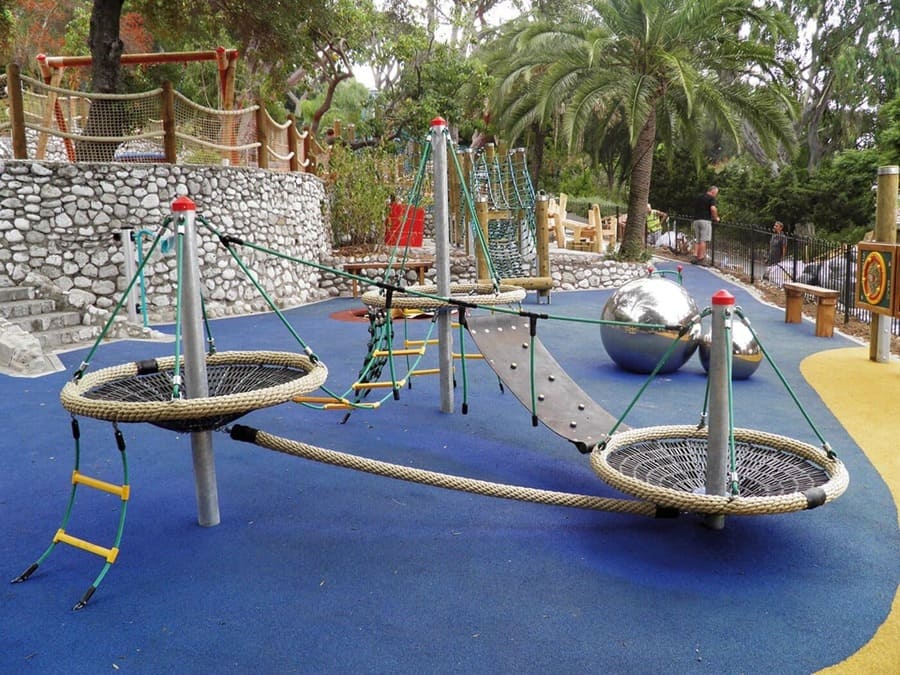

Circuito modular de cuerdas Hércules. Cada tramo se sustituye de forma independiente.
En un jardín de infancia sobre la azotea de una cuarta planta, la membrana impermeabilizante no admitía perforaciones ni soldaduras. El equipamiento se resolvió sin perforarla, con un análisis de carga propio de esa cubierta y redes de seguridad perimetrales diseñadas para el lugar.
En el Sendero Descalzo de Bad Sobernheim, en Alemania, toda la instalación se desmonta cada invierno y se monta de nuevo en primavera. Nuestro puente de cuerdas se diseñó para ese ciclo y lleva años superándolo.
Cuando la geometría no existe en catálogo, diseñamos en paramétrico puentes, túneles y chimeneas de red a medida. Cada pieza especial sale con su certificación individual. En el día a día, con conexiones modulares, un tramo dañado por vandalismo se cambia sin desmontar la pirámide ni tocar el mástil.
Si un parque antiguo conserva los postes sanos, la rehabilitación con cuerdas Hércules sustituye lo obsoleto por redes nuevas sin repetir toda la cimentación.
Prescribe tu parque de cuerdas con reacciones de anclaje reales
Los pliegos municipales piden cada vez más documentación técnica y menos catálogo. El siguiente paso es exigir el plan de recambios con la misma firmeza que el certificado de conformidad.
Somos el equipo técnico de Huck Spain. Desde el anteproyecto te damos fichas de reacciones de anclaje, planos de cimentación, bloques BIM y el listado de recambios de cada red.
Si tienes un parque de cuerdas en fase de proyecto, plantéanos tu proyecto y lo calculamos con tus datos reales.
Preguntas frecuentes
¿Qué norma se aplica a un parque de cuerdas infantil?
Un parque de cuerdas de uso libre, sin arnés, se rige por la UNE-EN 1176-1 en requisitos generales y por la UNE-EN 1176-11 para redes espaciales. Los circuitos de aventura en altura con arnés y línea de vida responden a la UNE-EN 15567-1. Son dos productos distintos y el pliego debe citar solo la norma que corresponde a la instalación.
¿Cuál es la altura máxima de caída en un parque de cuerdas?
La UNE-EN 1176-1 limita la altura libre de caída a 3 m. Dentro de la red, la UNE-EN 1176-11 mide la caída entre redes superpuestas, con una distancia de referencia de 1,8 m para mallas de hasta 420 mm y de 1,0 m para mallas mayores. El área de impacto exterior llega a 2,5 m con 3 m de altura.
¿Qué tamaño de malla exige la UNE-EN 1176-11?
La malla no puede dejar pasar un cilindro de 650 mm de diámetro y 1.800 mm de altura. Cuando dos redes planas se superponen con más de 1.000 mm de separación vertical, el círculo inscrito en cada abertura no supera los 420 mm sin carga.
¿Quién calcula las tensiones y la cimentación de una pirámide de cuerdas?
El fabricante. Conoce el pretensado de cada red y la geometría de cada anclaje, y entrega la ficha de reacciones y el plano de cimentación. En Huck Spain fabricamos y asesoramos. La obra civil la ejecuta el adjudicatario siguiendo esos planos.
¿Cada cuánto se inspecciona un parque de cuerdas?
La UNE-EN 1176-7 establece una inspección visual rutinaria, con frecuencia según el uso, una inspección funcional cada uno a tres meses y una inspección anual principal. En zonas de uso intensivo o con historial de vandalismo, la visual rutinaria se hace a diario.
¿Se pueden sustituir las cuerdas con recambios de otro fabricante?
No es recomendable. La UNE-EN 1176-7 pide que las sustituciones sigan las especificaciones del fabricante. Una cuerda de distinto diámetro, construcción o conector cambia el comportamiento de la red y deja al titular sin trazabilidad ante la inspección anual.
¿Qué documentación técnica debe pedir el pliego de un parque de cuerdas?
Certificado de conformidad con la UNE-EN 1176 emitido por entidad acreditada, ficha de reacciones de anclaje, plano de cimentación, ensayo HIC in situ según UNE-EN 1177, manual de mantenimiento en castellano, listado de recambios originales con plazo de suministro y garantía por material.
